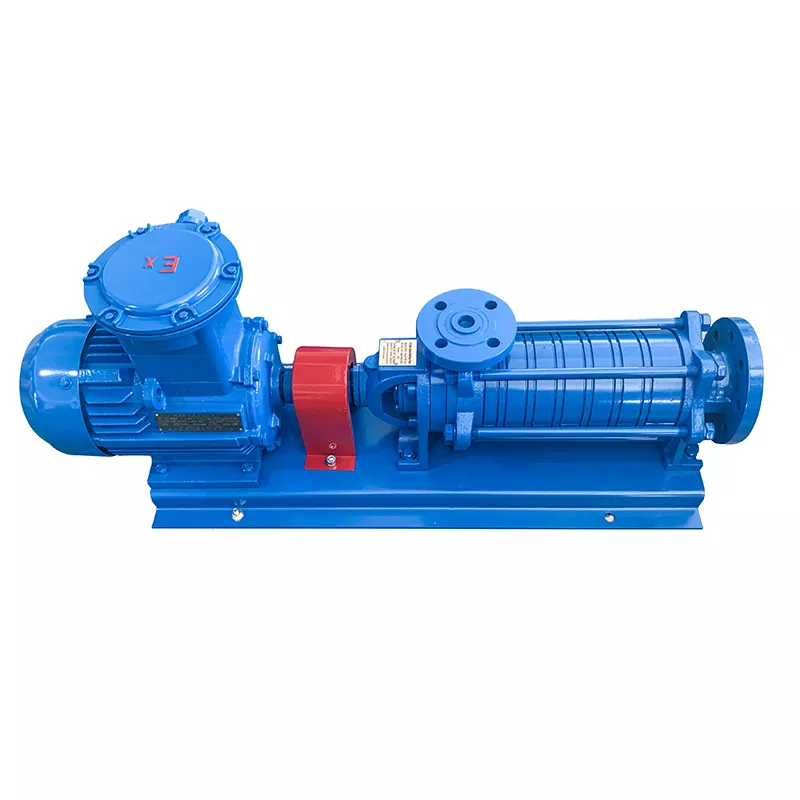

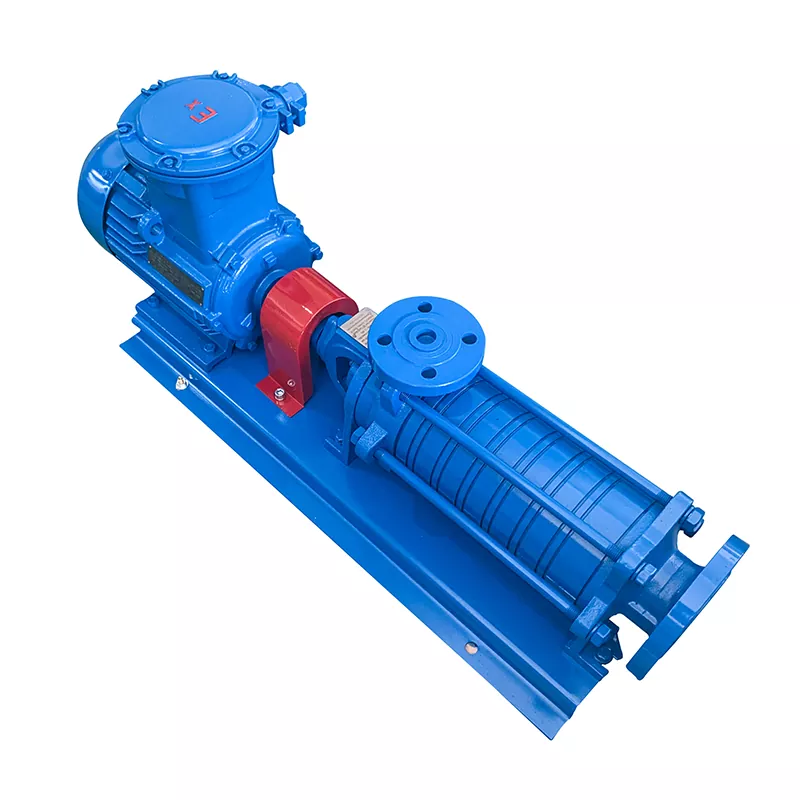

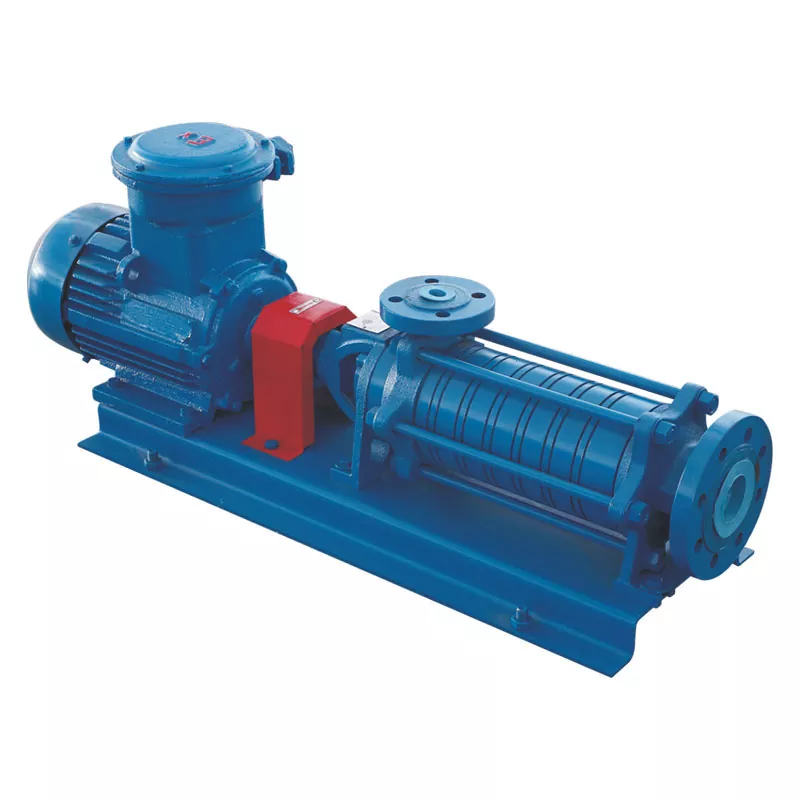

Viacstupňové čerpadlo na skvapalnený ropný plyn

Viacstupňové čerpadlo na skvapalnený ropný plyn je odstredivé čerpadlo s prietokovým kanálom s horizontálnym dizajnom a 6 stupňami. Používa mechanické tesnenie bez vonkajšieho chladenia. Toto viacstupňové čerpadlo na skvapalnený ropný plyn, vybavené predkompresnou turbínou na sacom konci, má vynikajúci výkon pri nízkych podmienkach NPSH a ponúka vysoký prietok a vysoký tlak.

Čerpadlo sa skladá zo štyroch hlavných komponentov: nosná časť, hnacia časť, ložiská a tesniace komponenty. Nosná časť používa spojovacie skrutky na zovretie vstupného nosného rámu, prednej vodiacej lopatky, usmerňovača vodiacej lopatky, zadnej vodiacej lopatky, výstupného konektora, krytu výstupného konca a výstupného nosného rámu dohromady, aby vytvorili pracovnú komoru. Hnacia časť sa skladá z hnacieho hriadeľa, obežného kolesa predného stupňa, medeného obežného kolesa a zalícovaného pera – hriadeľ poháňa obežné koleso cez pero na generovanie odstredivej sily. Medzi ložiská patria ložiská predných vodiacich lopatiek, jednosmerné axiálne guľkové ložiská a valivé ložiská. Tesniace komponenty sú tvorené O-krúžkami a mechanickými upchávkami. Parametre sú nasledovné.

Štrukturálna vlastnosť

Toto viacstupňové čerpadlo na skvapalnený ropný plyn sa vyznačuje horizontálnym dizajnom so 6-stupňovými obežnými kolesami, ktoré poskytujú vysokú dopravnú výšku a veľký prietok. Mechanická upchávka nevyžaduje žiadny dodatočný chladiaci systém, čo zjednodušuje inštaláciu a údržbu. Predkompresná turbína na sacom konci účinne znižuje požiadavky na NPSH a zaisťuje stabilnú prevádzku aj pri zlých podmienkach nasávania. Vďaka kompaktnej konštrukcii a hladkej prevádzke je toto viacstupňové čerpadlo na skvapalnený ropný plyn vhodné pre nepretržitú ťažkú ​​prevádzku.

Aplikácie

Toto viacstupňové čerpadlo na skvapalnený ropný plyn je vhodné na plnenie fliaš, čerpanie LPG z nadzemných zásobníkov a nakladanie a vykladanie cisternových vozidiel. Poradí si s rôznymi médiami vrátane LPG, petroleja, nafty a iných kvapalín.

Prevencia

1. Na vstupe čerpadla musí byť nainštalované sito s veľkosťou 100 mesh alebo jemnejšie, aby sa zabránilo vniknutiu nečistôt a poškodeniu.

2. Čerpadlo musí byť pred spustením naplnené – všetok vzduch musí byť vytlačený a čerpadlo naplnené kvapalinou. Ak tak neurobíte, spôsobí to prehriatie, vibrácie a chod nasucho, čo môže poškodiť čerpadlo alebo viesť k poruche zariadenia.

3. Pred uvedením do prevádzky je potrebné skontrolovať smer otáčania motora.

4. Vyhnite sa dlhšej prevádzke so zatvoreným výtlačným ventilom, pretože to skráti životnosť čerpadla.

FAQ

Otázka 1: Prečo viacstupňové čerpadlo nefunguje?

A1: Skontrolujte motor. Ak je to v poriadku, skontrolujte teleso čerpadla, či nie je zaseknuté – cudzie predmety alebo nevyvážené napätie na 6 spojovacích skrutkách.

Otázka 2: Prečo čerpadlo počas prevádzky silne vibruje?

A2: Skontrolujte zarovnanie medzi motorom a čerpadlom – skontrolujte zarovnanie montážnych matíc a konzistenciu výšky stredu.

Q3: Ako opraviť únik z viacstupňového čerpadla?

A3: Skontrolujte mechanické tesnenie (poškodenie alebo nesprávna výška) a skontrolujte teleso čerpadla (praskliny alebo opotrebované O-krúžky).
