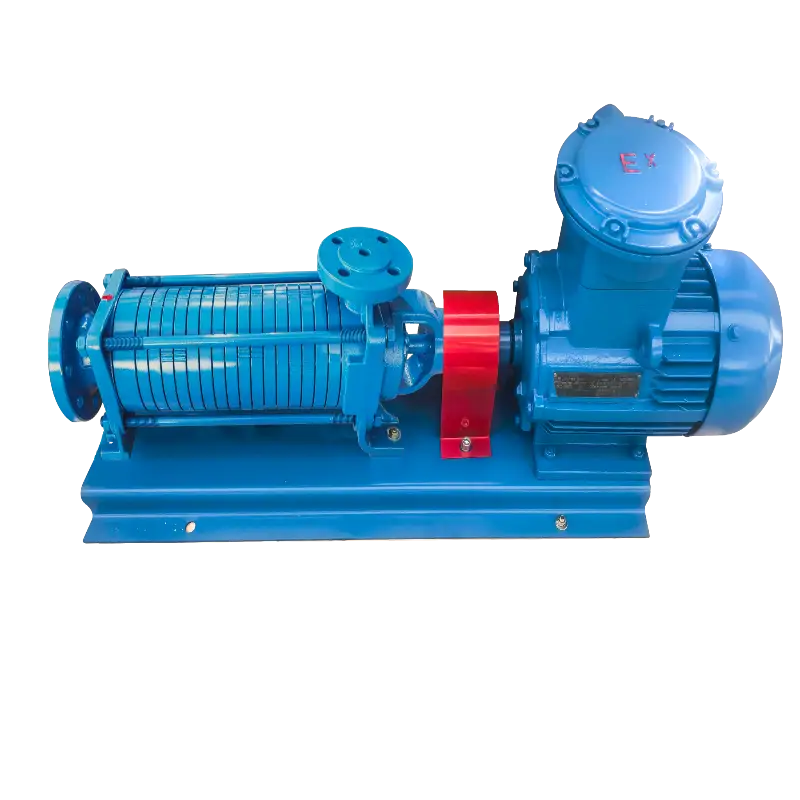

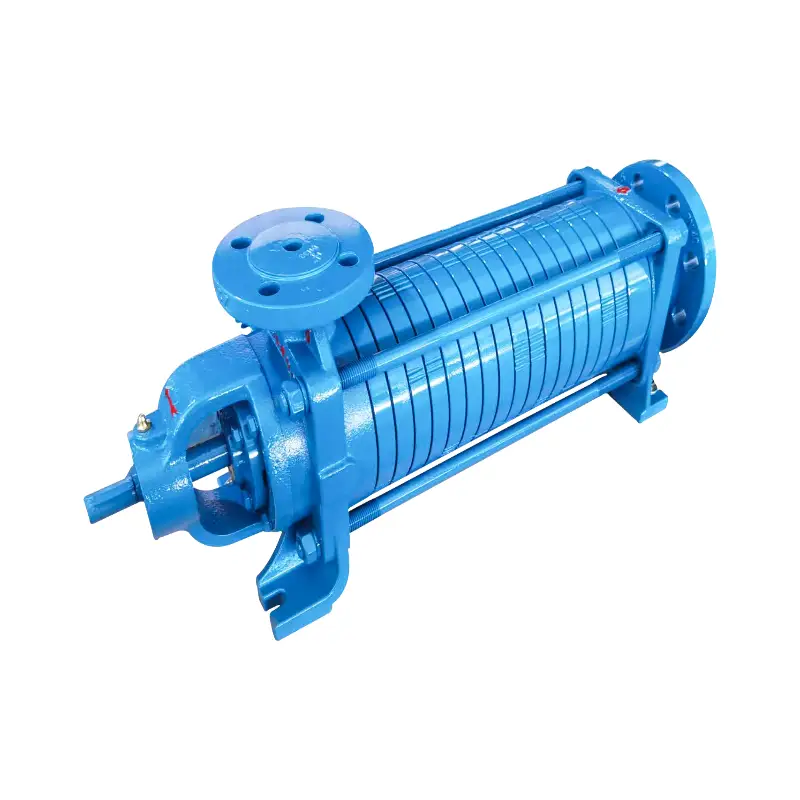

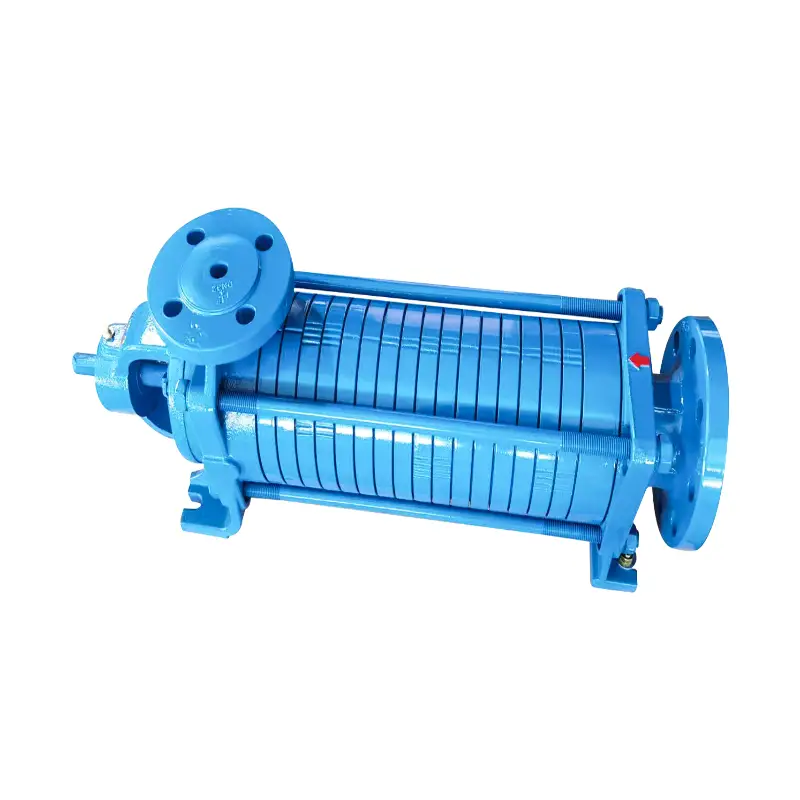

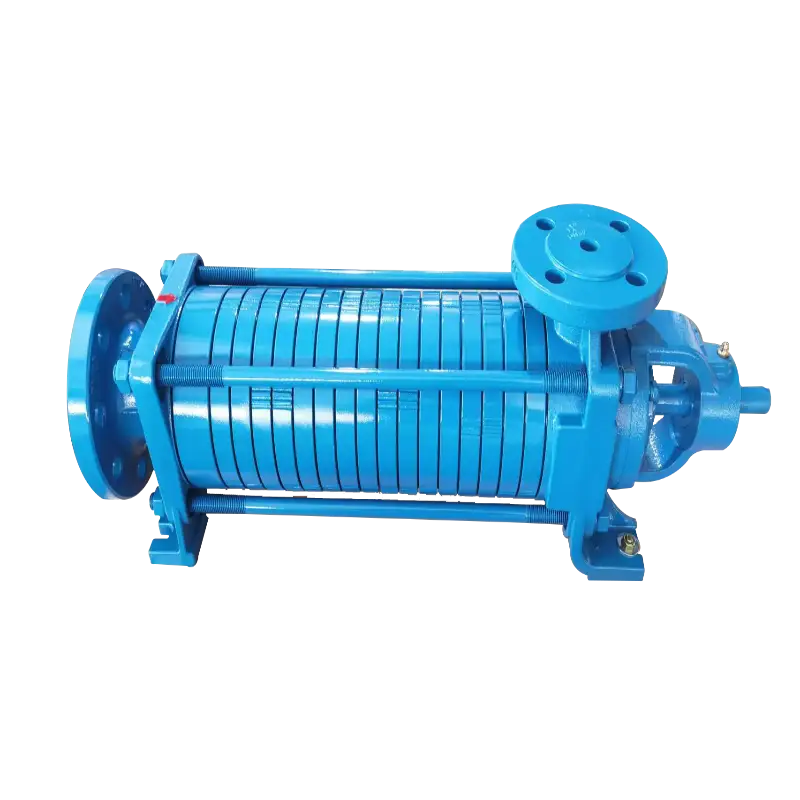

Toto viacstupňové čerpadlo lpg je odstredivé čerpadlo s prietokovým kanálom s horizontálnym dizajnom a 8 stupňami. Používa mechanické tesnenie bez vonkajšieho chladenia. Toto viacstupňové čerpadlo na lpg, vybavené predkompresnou turbínou na sacom konci, má vynikajúci výkon pri nízkych podmienkach NPSH, ponúka vysoký prietok a vysoký tlak.
Čerpadlo sa skladá zo štyroch hlavných komponentov: nosná časť, hnacia časť, ložiská a tesniace komponenty. Nosná časť sa skladá zo vstupného nosného rámu, výstupného nosného rámu, zostavy prednej vodiacej lopatky, usmerňovača vodiacej lopatky, zostavy vodiacej lopatky, výstupného konektora, krytu a ložiskového puzdra – výstupná spojka používa spojovacie skrutky na zovretie každej sekcie dohromady, aby vytvorila pracovnú komoru. Hnacia časť sa skladá z hnacieho hriadeľa, obežného kolesa predného stupňa, medeného obežného kolesa a zalícovaného pera – hriadeľ poháňa obežné koleso cez pero na generovanie odstredivej sily. Ložiská zahŕňajú ložiská predných vodiacich lopatiek, ložiská vodiacich lopatiek a valivé ložiská. Tesniace komponenty sú tvorené O-krúžkami a mechanickými upchávkami.
Parameter je nasledovný.
|
Smer otáčania |
Proti smeru hodinových ručičiek pri pohľade na koniec hnacieho hriadeľa |
|
Maximálny pracovný tlak |
2,8 MPa |
|
Rýchlosť |
1450 ot./min |
|
Sila |
5,5 kW, 380 V |
|
Teplota okolia |
-20 °C až 60 °C |
|
Etapa |
8 |
Toto viacstupňové čerpadlo na lpg má horizontálny dizajn s 8-stupňovými obežnými kolesami, ktoré poskytujú vysokú dopravnú výšku a veľký prietok. Mechanická upchávka nevyžaduje žiadny dodatočný chladiaci systém, čo zjednodušuje inštaláciu a údržbu. Predkompresná turbína na sacom konci účinne znižuje požiadavky na NPSH a zaisťuje stabilnú prevádzku aj pri zlých podmienkach nasávania. Vďaka kompaktnej konštrukcii a hladkej prevádzke je toto viacstupňové čerpadlo na lpg vhodné pre nepretržitú ťažkú prevádzku.
Toto viacstupňové čerpadlo na lpg je vhodné na plnenie fliaš, čerpanie LPG z nadzemných zásobníkov a nakladanie a vykladanie cisterien. Poradí si s rôznymi médiami vrátane LPG, petroleja, nafty a iných kvapalín.
Otázka 1: Prečo viacstupňové čerpadlo lpg nefunguje?
A1: Skontrolujte motor a skontrolujte teleso čerpadla, či nie je zaseknuté (cudzie predmety alebo nevyvážené spojovacie skrutky).
Otázka 2: Prečo viacstupňové čerpadlo lpg silne vibruje?
A2: Skontrolujte zarovnanie medzi motorom a čerpadlom – skontrolujte montážne matice a konzistenciu výšky stredu.
Otázka 3: Ako opraviť únik z viacstupňového čerpadla lpg?
A3: Skontrolujte mechanické tesnenie (poškodenie alebo nesprávna výška – štandardne 2,5 mm ± 0,5 mm) a skontrolujte opotrebovanie O-krúžkov.
