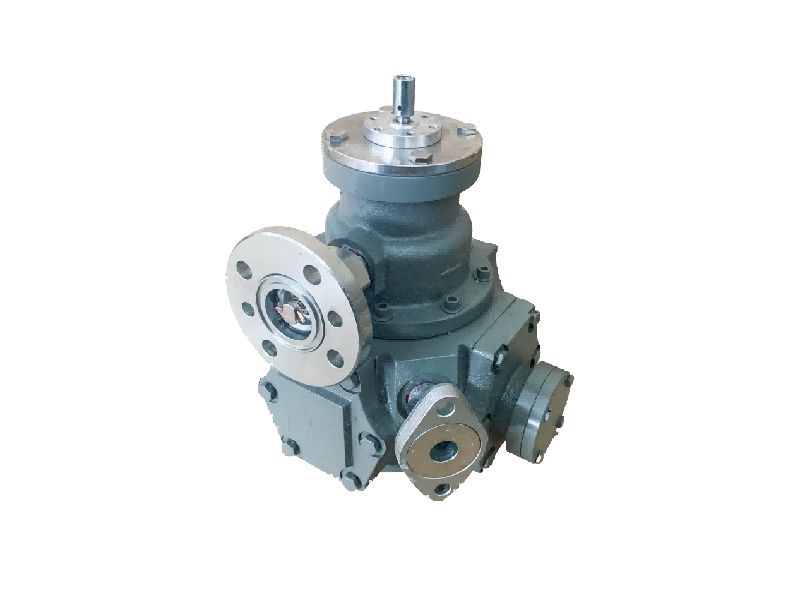

JadroLPGFM1 prietokomerje uzavretá valcovitá škrupina. Shell inštalovaný vo vnútri voľnej rotácie okolo strednej osi valcového bubna, bubon radiálnou čepeľou rozdelená na tri alebo štyri nezávislá plynová komora (alebo „vedro“). Každá komora má rovné štrbinové otvory vo vnútornej stene (blízko stredovej osi) a vo vonkajšej stene (v blízkosti krytu): vnútorný otvor slúži ako vstup do meracej komory komory a vonkajší otvor slúži ako výstup z komory. Kryt LPGFM1 je naplnený asi polovicou objemu vody alebo nízko viskozity oleja ako tesniaca kvapalina, takže spodná polovica rotora je ponorená do kvapaliny. Táto metóda tesnenia kvapaliny je kľúčovým znakom prietokomeru, ktorý nahrádza mechanické utesnenie tradičného objemového prietokomeru a dosahuje jedinečnú prevádzku bez úniku.
plyn z vstupu prietokomeru do pracovného toku je nasledujúci:
Nafukovacie štádium: plyn najskôr do prúdu v špecifickej polohe plynovej komory (napríklad komory). V tejto chvíli sa komora vnútorného vstupu vystavená povrchu kvapaliny a vstup pripojený k plynu začal vyplniť komoru. Súčasne je ďalšia komora (napr. Komora B) naplnená plynom a jej vnútorné a vonkajšie otvory sú utesnené povrchom kvapaliny, čím tvoria uzavretý „vedro“ priestor - meracia komora. Tretia komora (napr. Komora C) má svoj vonkajší výstup vystavený povrchu kvapaliny a začína odvzdušňovať plyn až do výstupu merača.
Hnačka a rotácia: Keď plyn pokračuje v plnení komory, rotujúci valec je vystavený nevyváženej sile vyvolanej vstupným tlakom a začína sa otáčať proti smeru hodinových ručičiek okolo jej centrálnej osi (smer rotácie závisí od konštrukcie a je znázornený v protikladu v ilustrácii).
Súčasne sa komora A otáča do pôvodnej polohy komory B a jej vnútorné a vonkajšie otvory sú utesnené povrchom kvapaliny a tvoria novú meraciu komoru. Týmto spôsobom každá komora prechádza cyklom: inflácia → Tvorba utesnenej komory → Výfuk → Reset ponorením.
Základom objemového merania: Kľúčovým bodom je to, že pre každú revolúciu bubna prechádza cez merač objem plynu rovnajúce sa „počtu komôr × objem jednotlivých komôr“. Napríklad v prípade štvor-komorného rotora sa jedna revolúcia vyvíja štvornásobok objemu komôr. Počet rotácií valca sa prenáša do externého indikátora počítania (napr. Mechanický počítadlo alebo elektronický senzor) prostredníctvom mechanizmu prevodového stupňa, ktorý môže presne pridať celkový objem plynu prechádzajúcich prietokomerom.
LPG prietokomerNa základe svojho princípu tesnenia kvapalného tesnenia je jedinečná trieda objemového prietokomeru bez úvodu. Jeho chybové charakteristiky (ako je linearita, opakovateľnosť) a iné spoliehanie sa na mechanické utesnenie objemového prietokomeru (ako je opaskové koleso, membrána) majú významný rozdiel, zvyčajne s vynikajúcou presnosťou, presnosť merania až do 0,2 úrovne až 0,5. Princíp prevádzky však tiež prináša konkrétne obmedzenia:
Obmedzenia rozsahu prietoku: Aby sa zabezpečilo, že kvapalina môže byť účinne utesnená v plynovej komore a plyn sa môže hladko vypúšťať bez toho, aby spôsobil násilné kolísanie hladiny kvapaliny alebo strhávania kvapaliny, rýchlosť otáčania rotačného valca nemôže byť príliš rýchla. To priamo obmedzuje maximálny merateľný prietok. Preto sú prietokové merače LPGFM1 vhodné hlavne na presné meranie malých prietokových plynov, ktoré sa bežne používajú v laboratóriách, štandardná kalibrácia meračov, malé monitorovanie špeciálnych procesov a iných scenárov.
Požiadavky na kompatibilitu plynu: Plyn, ktorý sa má merať, sa nesmie rozpustiť v tesniacom kvapaline vo prietokovom memere, ani nemôže mať žiadnu chemickú reakciu alebo interakciu s tesniacou kvapalinou. Ak tak neurobíte, môže mať za následok chyby merania (napr. Odčítanie malého objemu v dôsledku rozpustenia plynu), zmeny v povahe kvapaliny alebo dokonca poškodenie merača. Výber vhodnej tesniacej kvapaliny (voda, olej alebo inej inertnej kvapaliny) je nevyhnutný na presné meranie konkrétneho plynu.
Ďalšie úvahy: Glukomer musí byť namontovaný vodorovne a pri používaní je potrebné udržiavať hladinu kvapaliny na špecifikovanej značke. Zmeny v okolitej teplote môžu mať za následok zmeny v objeme tesniacej kvapaliny a vyžadujú pozornosť alebo kompenzáciu. Aj keď sú veľmi presné, zvyčajne majú relatívne veľkú veľkosť a hmotnosť a vyžadujú pravidelnú údržbu úrovne a čistoty kvapaliny.
Stručne povedané, LPG prietokomery, s ich vysokou presnosťou, bez úniku a intuitívneho princípu, zaberajú dôležitú polohu v oblasti celkového objemu merania malých prietokových plynov, ale musia sa striktne riadiť ich príslušnými tokovými rozsahmi a požiadavkami na kompatibilitu kvapalnej kompatibility s plynom.
